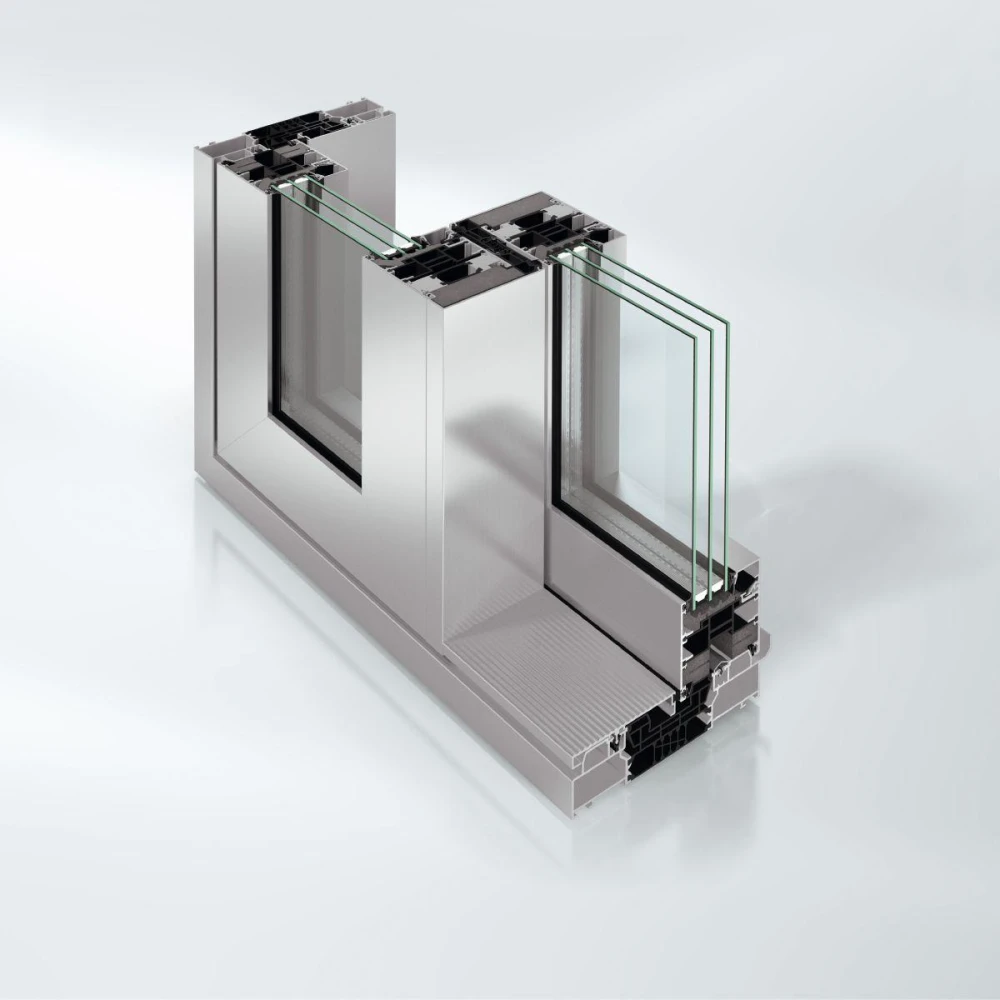

Sistem liftant din aluminiu, Schuco, ASE 80 HI
- Producator:
- Cod produs: SKU118
Schuco ASE 80.HI face parte din noua generatie de sisteme liftant-glisante din aluminiu, cu izolare termica ridicata.
Sistemul este conceput pentru proiecte moderne care cer suprafete vitrate mari, un aspect suplu si o utilizare confortabila.
Transparenta ridicata este obtinuta prin profile cu latimi vizibile reduse, inclusiv prin variante DesignLine cu zona de interblocare ingusta.
Sistemul permite realizarea unor canaturi de mari dimensiuni, cu greutati de pana la 500 kg, pastrand in acelasi timp o manevrare usoara si sigura.
Pragul foarte redus permite o trecere eleganta intre interior si exterior, iar componentele ascunse ale feroneriei contribuie la un aspect curat si modern.
Utilizarea poate fi imbunatatita suplimentar prin solutii precum Schuco SmartStop si Schuco SmartClose, pentru un plus de confort si siguranta in exploatare.
- Sistem liftant-glisant din aluminiu cu izolare termica ridicata
- Constructie modulara, cu configuratii variate si multiple tipuri de deschidere, inclusiv solutii de colt la 90°
- Profile cu latimi vizibile reduse pentru un aspect suplu si un nivel ridicat de transparenta
- Prag foarte redus, sub 12,5 mm, pentru trecere facila intre interior si exterior
- Zona de interblocare ingusta, de la 40 mm, pentru un design modern de tip DesignLine
- Feronerie ascunsa si sistem de actionare ascuns, pentru un aspect curat si elegant
- Canaturi de mari dimensiuni, cu greutati de pana la 500 kg
- Actionare manuala
- TipTronic disponibil
- Actionare electrica disponibila
- Monitorizare electronica disponibila
- Utilizare confortabila cu Schuco SmartStop si Schuco SmartClose, in functie de configuratie
- Rezistenta antiefractie pana la RC2
- Etanseitate la apa pana la E 900
- Rezistenta ridicata la vant, clasa C5/B5
- Izolare fonica de pana la 43 dB
| Date tehnice | |
|---|---|
| INALTIME MINIMA CANAT | 1334 mm |
| INALTIME MAXIMA CANAT | 3500 mm |
| INALTIME MIN.-MAX. CANAT | 1334 - 3500 mm |
| LATIME MINIMA CANAT | 630 mm |
| LATIME MAXIMA CANAT | 3500 mm |
| LATIME MIN.-MAX. CANAT | 630 - 3500 mm |
| LATIME VIZIBILA A TOCULUI CANATULUI | 82 mm |
| LATIME MINIMA VIZIBILA A SECTIUNII DE INTERBLOCARE | 40 mm |
| ADANCIME MINIMA DE BAZA A SISTEMULUI | 180 mm |
| ADANCIME MIN.-MAX. DE BAZA A SISTEMULUI | 180 - 292 mm |
| VALOAREA UW A FERESTREI (≥) | 0.99 W/(m²·K) |
| INDICE MAXIM DE REDUCERE ACUSTICA RWP | 43 dB(A) |
| ETANSEITATE LA APA | E 900 |
| REZISTENTA LA EFRACTIE | Pana la RC 2 |
| TIP DE ACTIONARE | Manuala |
| GREUTATE MAXIMA CANAT | 500 kg |
| LATIME MINIMA VIZIBILA | 40 mm |
| GROSIME MAXIMA STICLA/PANOU | 60 mm |
| VALOAREA UF A TOCULUI (≥) | 1.4 W/(m²·K) |
| LATIMEA TOCULUI CANATULUI | 80 mm |
| LATIME MAXIMA A UNITATII | 21000 mm |
| INALTIME MAXIMA A UNITATII | 3500 mm |
| LATIME MINIMA VIZIBILA A MONTANTULUI | 40 mm |
| LATIME MIN.-MAX. VIZIBILA A MONTANTULUI | 40 - 107 mm |
| LATIME MINIMA VIZIBILA A MONTANTULUI DE INTALNIRE | 172 mm |
| LATIME MIN.-MAX. VIZIBILA A MONTANTULUI DE INTALNIRE | 172 - 192 mm |
| GROSIME MIN.-MAX. STICLA/PANOU | 36 - 60 mm |
| INALTIMEA PRAGULUI | < 12,5 mm |
| DOMENIU DE UTILIZARE | Utilizare interioara, utilizare exterioara, proiecte rezidentiale, proiecte comerciale |
| IMBINARE PRIN FORFECARE | Da |
| DESIGN CU MONTANT DE INTALNIRE | Da |
| PANOURI FIXE/CANATE IDENTIFICATE | Da |
| NUMAR DE SINE | Sina simpla, sina dubla, sina tripla |
| MATERIAL SINA | Otel, inox |
| FINISAJE DE SUPRAFATA | Vopsire in camp electrostatic, anodizat, vopsit |
| INCHIDERE ASCUNSA | Da |
| SISTEM DE ACTIONARE ASCUNS | Da |
| FORTE DE OPERARE | Clasa 1 |
| TIPTRONIC | Da |
| ACTIONARE ELECTRONICA | Da |
| TIP DE DESCHIDERE | Tip 1A, Tip 1B, Tip 1C, Tip 1D, Tip 2A, Tip 2A/1, Tip 2B, Tip 2C, Tip 2D, Tip 2D/1, Tip 2D/1 - 90° A, Tip 2D/1 - 90° I, Tip 3E, Tip 3E/1, Tip 3F, Tip 1B.i 90° O, Tip 1B.i 90° I |
| PERMEABILITATE LA AER | Clasa 4 |
| REZISTENTA LA DEFORMATIE DIN VANT | Clasa C5 / B5 |
| REZISTENTA LA INCARCAREA DIN VANT | C5 / B5 |
| MONITORIZARE ELECTRONICA | Da |
| MARCAJ CE | Da |
| INDEPENDENT DE CULOARE | Da |
| Caracteristici | |
| REZISTENTA LA EFRACTIE | Conform DIN EN 1627, pana la RC 2, in functie de varianta constructiva |
| CARACTERISTICI DE DESIGN | Sistem glisant cu ridicare si glisare, cu prag foarte redus si profile optimizate pentru deschideri mari |

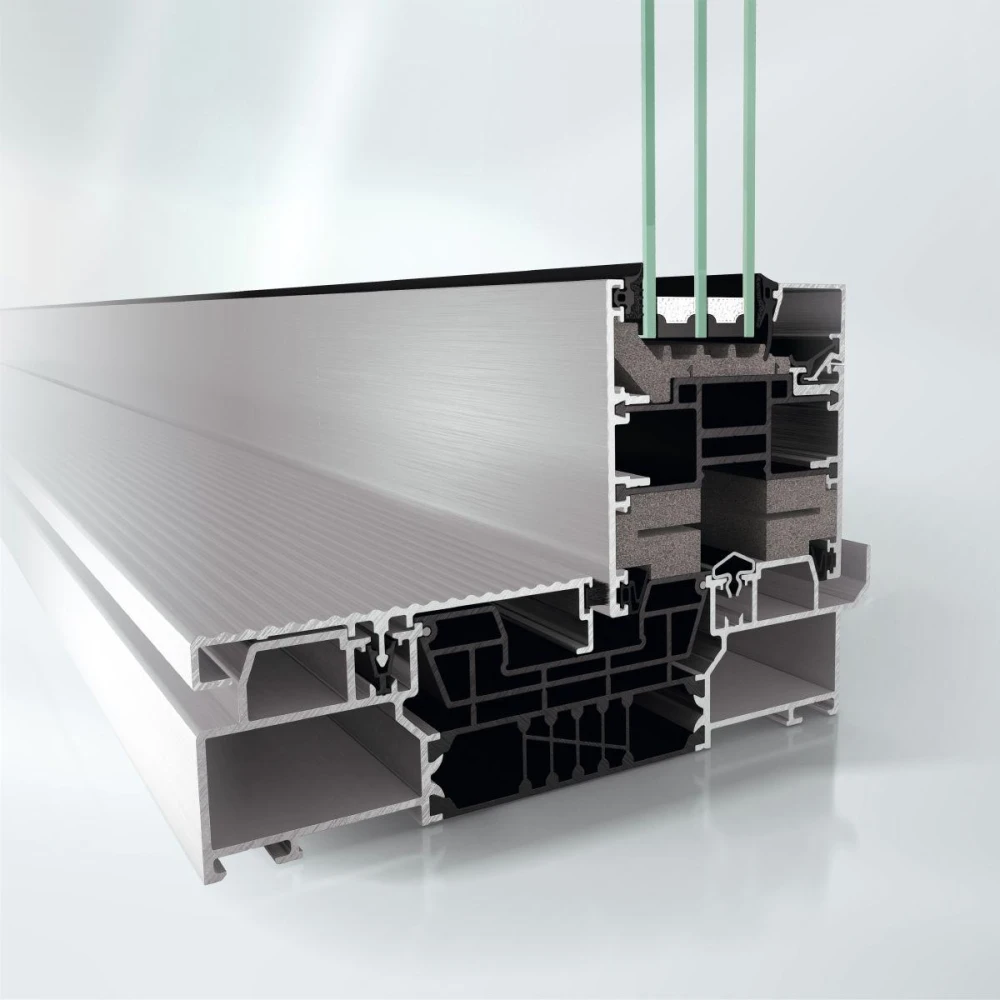

| TOC EXTERIOR | Toc exterior din aluminiu cu rupere termica, profile de rulare din inox pliat, cu suprafata de rulare in forma de V pentru reducerea frecarii si functionare silentioasa |
| ZONA DE CONECTARE | Toate zonele de rulare sunt acoperite cu profile de acoperire din plastic |
| PRAG INFERIOR | In zona interioara trebuie asigurata o inaltime maxima a pragului de 7 mm prin placa inferioara interioara de acoperire, extrudata sau fixata cu suruburi pe tocul exterior |
| PROFILE CANAT | Profilele drepte ale canatului sunt disponibile pentru greutati de 200 kg si 350 kg |
| CANATE FOARTE MARI | Canaturile foarte mari si grele necesita cleme speciale si carucioare suplimentare, pana la o greutate maxima de 500 kg |
| FERONERIE ASCUNSA | Componentele feroneriei sunt mascate de un profil de acoperire, pastrand designul drept chiar si cand canatul este deschis |
| EFECT BIMETALIC | Bara izolatoare dubla optionala reduce efectul bimetalic si creste fiabilitatea functionala la diferente mari de temperatura intre interior si exterior |
| CANELURA CENTRALA FERONERIE | Canelura centrala a feroneriei asigura o distributie optima a greutatii sticlei si contribuie la functionarea silentioasa |
| LATIME PROFILE CANAT | Profile inguste de canat, cu latime vizibila de la 82 mm |
| TRANSPARENTA | Canaturile de pana la 350 kg permit incaperi luminoase si un nivel ridicat de transparenta |
| SECTIUNE DE INTERBLOCARE | Sectiunea de interblocare are latime vizibila de la 94 mm, cu banda de acoperire continua pe interiorul profilelor de cuplare pentru un aspect uniform |
| NIVELURI DE ETANSARE | Trei niveluri de etansare in zona centrala pentru functionare sigura |
| GARNITURI CENTRALE | Garniturile centrale magnetice asigura presiune de etansare fiabila chiar si la sarcini mari de vant |
| INTERBLOCARE INGUSTA OPTIONALA | Transparanta poate fi crescuta suplimentar prin piesa ingusta optionala de interblocare, cu latime vizibila de doar 40 mm |
| ADANCIMI DE BAZA ALE PROFILELOR | Toc exterior: 180 mm pentru sina simpla si dubla, 280 mm pentru sina tripla Cadru canat: 80 mm |
| LATIMI VIZIBILE ALE PROFILELOR | Toc exterior: depinde de tip Cadru canat: 82 mm sau 92 mm, in functie de varianta |
| DIMENSIUNI MAXIME | Dimensiuni maxime canat (L x H): pana la 3500 x 3200 mm sau pana la 3200 x 3500 mm |
| GROSIME STICLA | 36 - 60 mm |
| FUNCTII SUPLIMENTARE | Prag confortabil, foarte redus, pentru trecere usoara intre interior si exterior |
| ARC DE SPRIJIN | Reduce fortele necesare ridicarii canatului mobil si creste confortul in utilizare |
| AMORTIZOR MANER | Amortizeaza coborarea canatului mobil si miscarea manerului, fiind potrivit mai ales pentru copii si persoane vulnerabile |
| BARIERA DE SIGURANTA | Poate fi utilizat un profil special in forma de U, integrat in structura portanta, pentru montajul unui panou LSG realizat din 2 panouri TSG heat-soaked, ca protectie tip parapet in fata unitatilor mobile |
