Sistem de glisare COMPACT, METAL

Cuprins:


1.COMPACT
2.METAL
3.Sistem METAL
4.Culori disponibile
5.SISTEM DE GLISARE COMPACT – CULORI DISPONIBILE


Setul este format din:

• canelură dedicată pentru peretelele

cu grosimea de 125 mm,

• casetă dedicată pentru peretele

cu grosimea de 125 mm,

• foile de ușă versiunea „glisante”

(nu intră în prețul sistemului
COMPACT).


SISTEM DE GLISARE ÎNCASTRAT


COMPACT

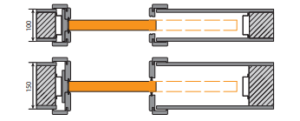

MODUL DE DESCHIDERE (vedere de sus)


Designul discret al construcției care urmează a fi construit în peretele de gips carton permite instalarea ușilor peste tot în cazul în care ușa laterală interferă cu conceptele de interior proiectat sau este pur și simplu imposibilă montarea acesteia.


IMPORTANT!


Tocul tunel COMPACT este destinat folosirii atât cu casetele PORTA cât și cu casetele celor mai mari producători europeni din domeniu.


Se recomandă verificarea dimensiunilor S0/H0 înainte de montarea tocului COMPACT pe casetele metalice ale altor producători.


SISTEM DE GLISARE PE PERETE


METAL

MODUL DE DESCHIDERE (vedere de sus)


Sistemul Metal pentru uși glisante poate fi utilizat cu orice model de uși de interior, acolo unde utilizarea uşilor cu deschidere clasică este imposibilă din cauza suprafeţei foarte mici sau a planului arhitectural de interior.


Sistem COMPACT


CONSTRUCȚIA SISTEMULUI COMPACT


Sistemul este compus dintr-o casetă care se montează integral în corpul peretelui, un ghidaj cu rotiţe de culisare și susţinere și tocul tunel din MDF.


ACCESORII INCLUSE ÎN PREȚUL CANATULUI


• Sistem de încastrare pentru perete cu grosimea de 125 mm.

• Șină cu bare de ghidare și sistem de perete care ghidează și stabilizează canatul de ușă

• Contraplacă (opţional, cost suplimentar)

Perie de etanșare pentru tocul tunel dedicat peretelui cu grosimea de 125 mm și
150 mm

• Toc tunel pentru perete cu grosimea de 125 mm și 150 mm.

TOC


• Tocurile realizate în versiunea „tunel” sunt disponibile în versiuni dedicate pereţilor cu
grosimea de până la 100, 125 și 150 mm.

• Tocul în versiunea „tunel” dedicată pereţilor cu grosimea de 125 mm este compatibil
cu caseta de construcţie PORTA.

• Toate versiunile „tunel” de mai sus sunt compatibile cu casetele de construcţie
produse de liderii de pe piaţa europeană (se vor verifi ca dimensiunile S0/H0).

• COMPACT, dimensiuni vezi pag. 216, Tabel 7.


REMARCĂ


• Sistemul este conceput pentru a fi montat pe un perete de gips-carton cu o grosime
de 125 mm.

• Se pot comanda extensii suplimentare simetrice și asimetrice ale tunelurilor
(comandă Contract)

• Norme: PN și CN.


COSTURI SUPLIMENTARE


• sistem de sincronizare a închiderii pentru uși duble
• Culori pe finisajul CPL 0,2 mm – GRUPA II


Sistem METAL

CONSTRUCȚIA SISTEMULUI METAL


Sistemul este compus dintr-un toc din oţel de 100 mm în varianta tunel (fără balamale, locaș pentru broască și frezare pentru garnitură), șină cu bară de ghidare, mască și paravan protector.


Toate elementele setului sunt executate din placă de oţel zincat și pregătite pentru montaj în golul de zid.


ACCESORII INCLUSE ÎN PREȚUL CANATULUI


• Garnitură auto-adezivă

• Sistem de perete care ghidează și stabilizează canatul de ușă în poziţie verticală.


TOC


• Toc din oţel varianta tunel „60”, „70”, „80”, „90” „100”, pag. 216, Tabel 7.

• Setul este livrat în varianta universală și se montează pe podea finisată – nivel „0”.

• Direcţia de glisare se poate modifica prin fixarea paravanului protector pe partea

stângă sau dreapta a tocului.


REMARCĂ


• Evaluare tehnica ITB-KOT-2017/0184, ediţia 1

• Norme: PN și CN.


COSTURI SUPLIMENTARE


• culori pe finisajul CPL 0,2 mm – GRUPA II

• diblur

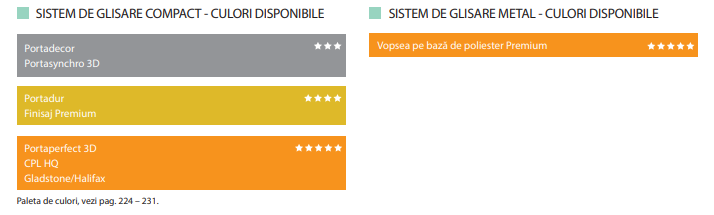

Culori disponibile

SISTEM DE GLISARE COMPACT - CULORI DISPONIBILE

Portadecor


Portasynchro 3D


Portadur


Finisaj Premium


Portaperfect 3D


CPL HQ


Gladstone/Halifax


SISTEM DE GLISARE METAL - CULORI DISPONIBILE


Vopsea pe bază de poliester Premium

**Catalog disponibil aici
