Roto Patio Inowa

Roto Patio Inowa reprezintă o tehnologie de culisare complet nouă pentru ferestre și uși culisante cu profile din lemn, PVC, aluminiu şi lemn-aluminiu.


Feroneria este ideală pentru formate mici până la foarte mari, cu greutăți ale cercevelei de până la 400 kg.


Datorită mişcării de închidere inovatoare, transversală pe profilul tocului şi a funcţiilor Soft special dezvoltate, elementele culisante sunt foarte uşor de manevrat.


Tehnologia ascunsă permite, de asemenea, utilizarea profilelor drepte cu design modern.


Cu noua variantă – Roto Patio Inowa | Max – pot fi realizate acum formate foarte mari cu greutăți ale cercevelei de până la 400 kg.


Datorită tehnologiei sale ingenioase, sistemul permite un confort maxim în utilizare, o diversitate maximă și un domeniu maxim de utilizare.


Confort maxim în utilizare



Utilizare ușoară datorită mișcării de închidere inovatoare, transversală pe profilul tocului și modului de construcție bazat complet pe role.


Extensibil cu funcții Soft care protejează întregul element culisant de impactul necontrolat între cercevea și toc, prin frânarea controlată mecanic a închiderii și deschiderii cercevelei.

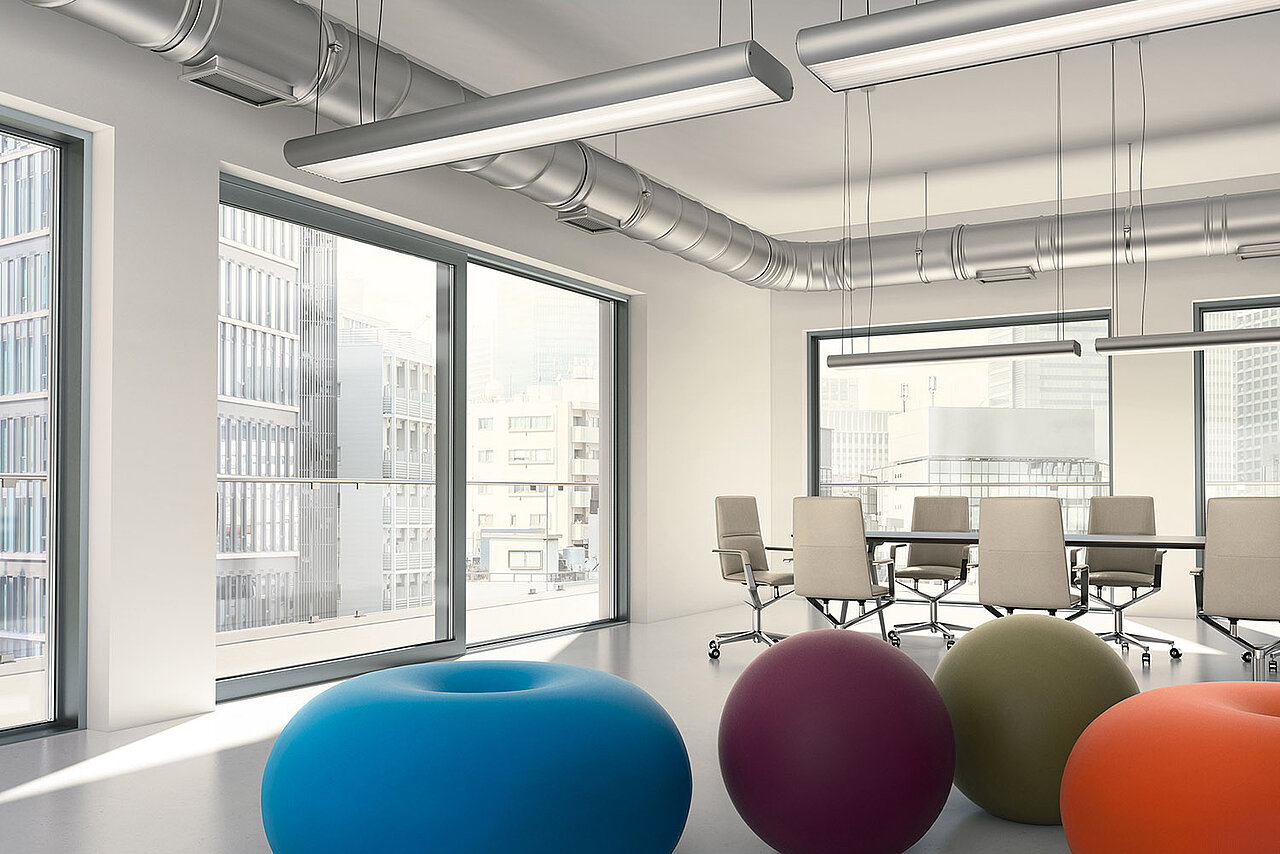

Etanşeitate ridicată



Complet etanş chiar şi în condiții meteorologice nefavorabile, cu furtuni şi ploi abundente, datorită garniturii circumferenţiale şi controlului activ al tuturor punctelor de închidere.


Etanşeitatea ridicată asigură, de asemenea, o protecție fonică perfectă în cazul unui zgomot exterior puternic.

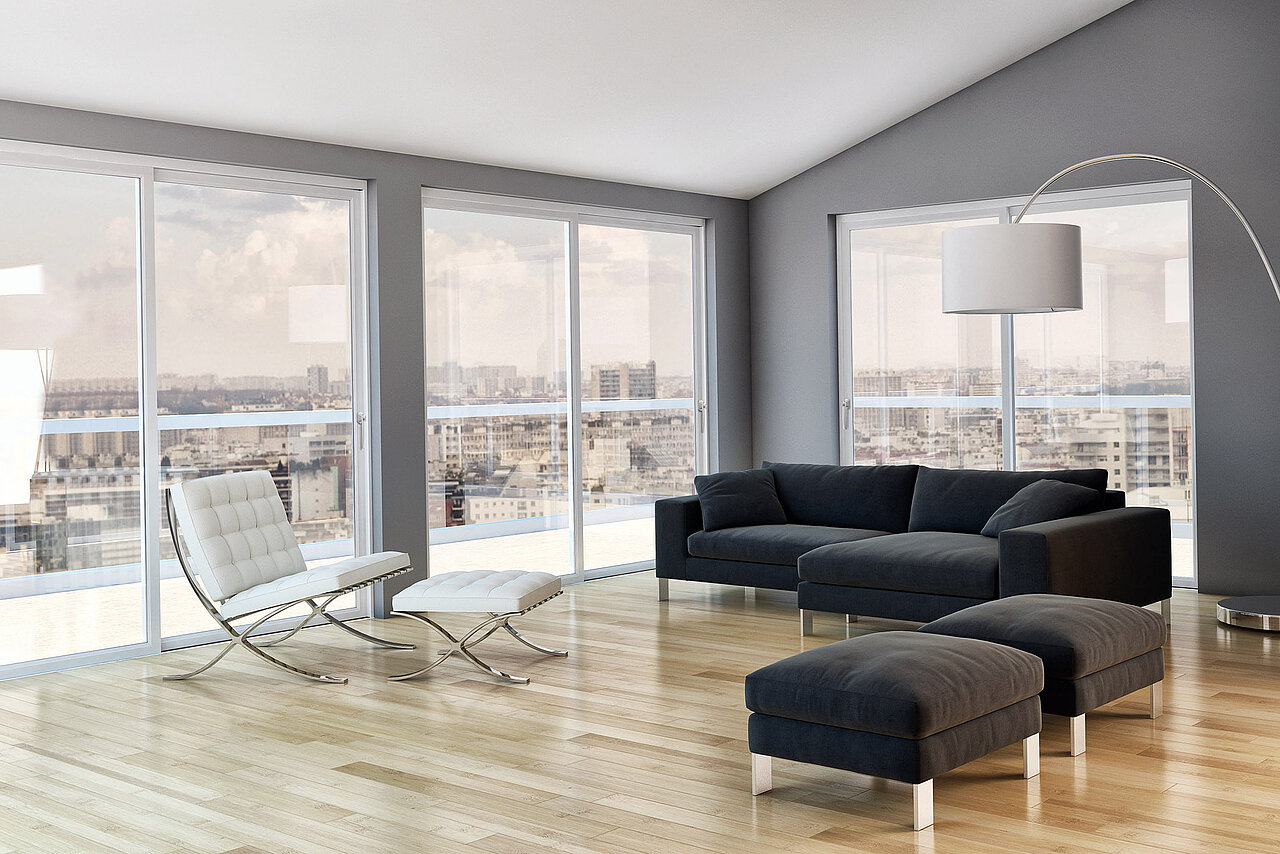

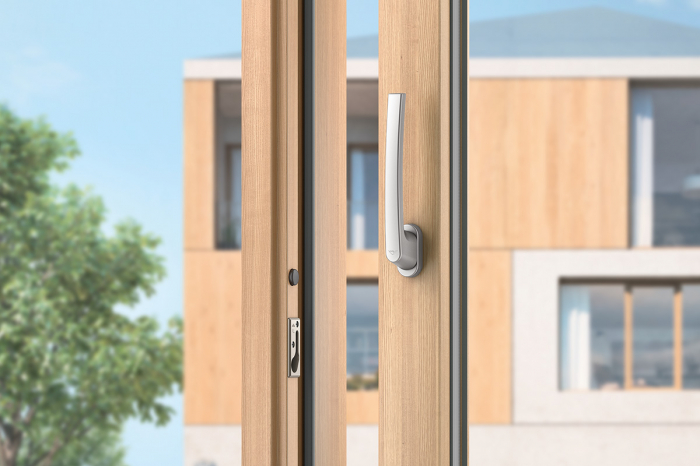

Design exclusivist



Design armonios datorită tehnologiei ascunse și mânerelor moderne pentru ferestre.

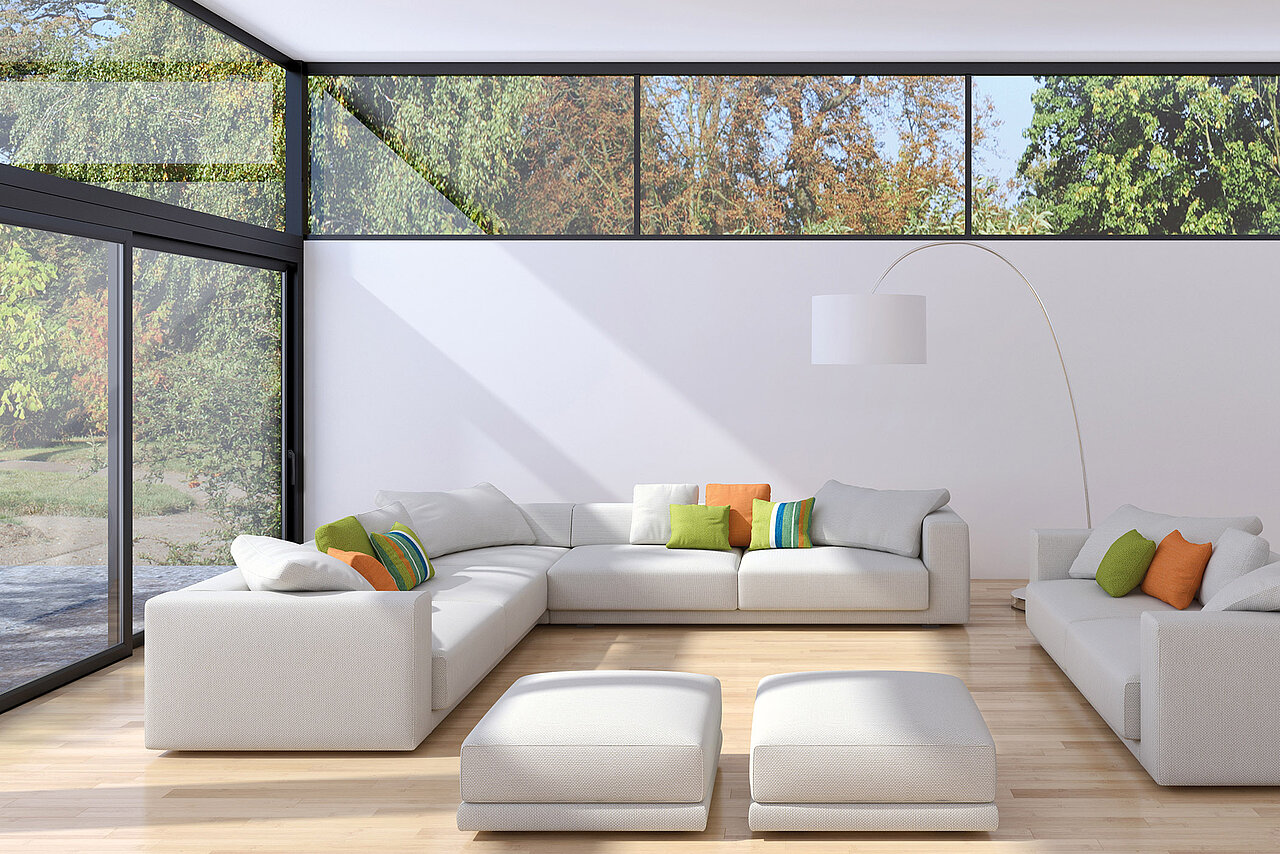

Protecție antiefracție



Protecție antiefracţie conform clasei de rezistenţă RC 2 datorită feroneriei circumferenţiale cu puncte de închidere active.


• Siguranța anti-împingere de pe montant protejează împotriva deplasării laterale și a ridicării cercevelei

• Mâner blocabil cu protecţie la găurire

• Extensibil cu elemente de contact cu cablu Roto E-Tec Control | MVS, care monitorizează starea de deschidere şi închidere a sistemului culisant în conformitate cu VdS clasa B


Calitate premium



Componente robuste și de înaltă calitate, dovedite de mai multe ori și testate în conformitate cu cele mai înalte standarde de calitate.

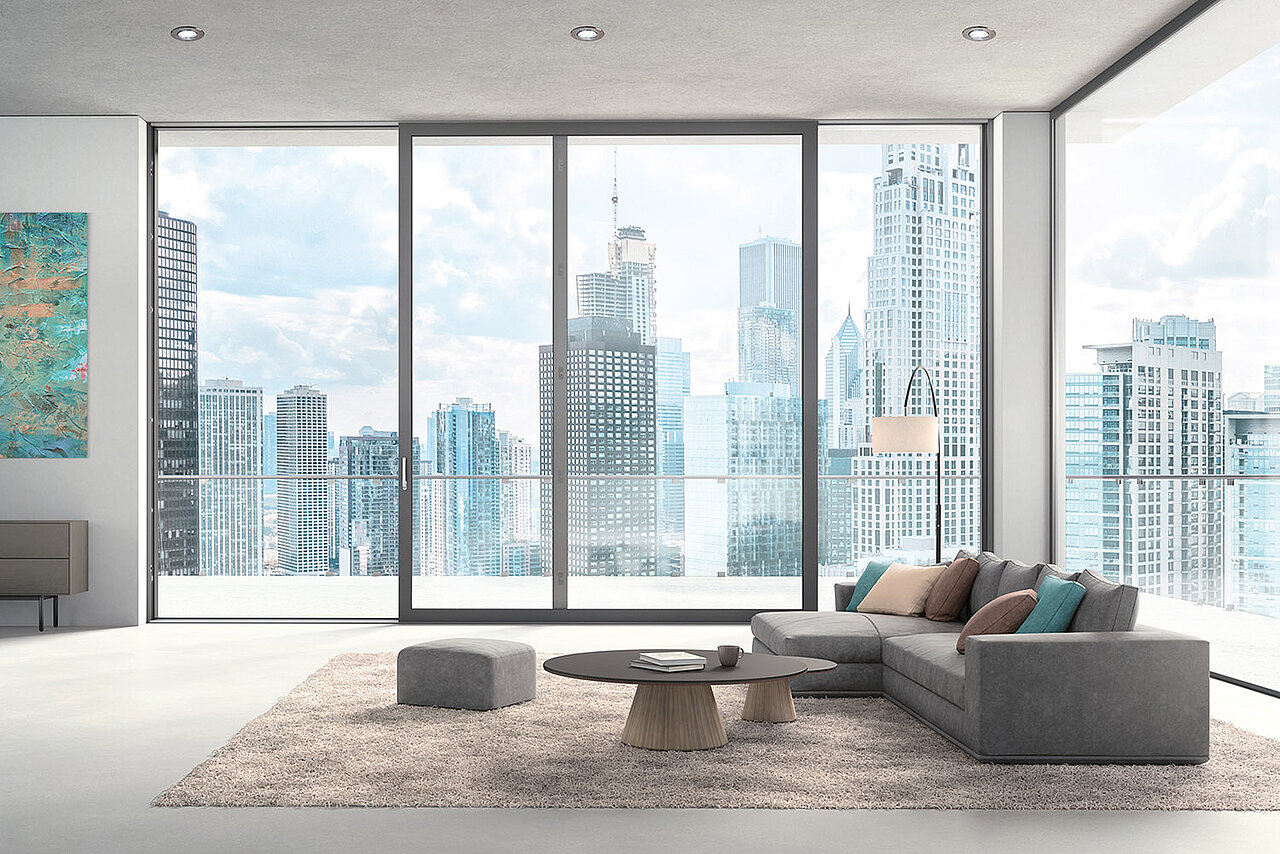

Roto Patio Inowa | Max



Varianta pentru formate foarte mari cu dimensiuni de până la 3000 mm lățime și 3600 mm înălțime și greutăți ale cercevelei de până la 400 kg


Cercevelele mari și grele sunt culisate ușor; nu mai este nevoie de mâner.


Acest lucru este posibil datorită componentelor nou dezvoltate care, deși au aceeași funcție ca la Roto Patio Inowa, sunt adaptate special pentru cercevele mari și grele.

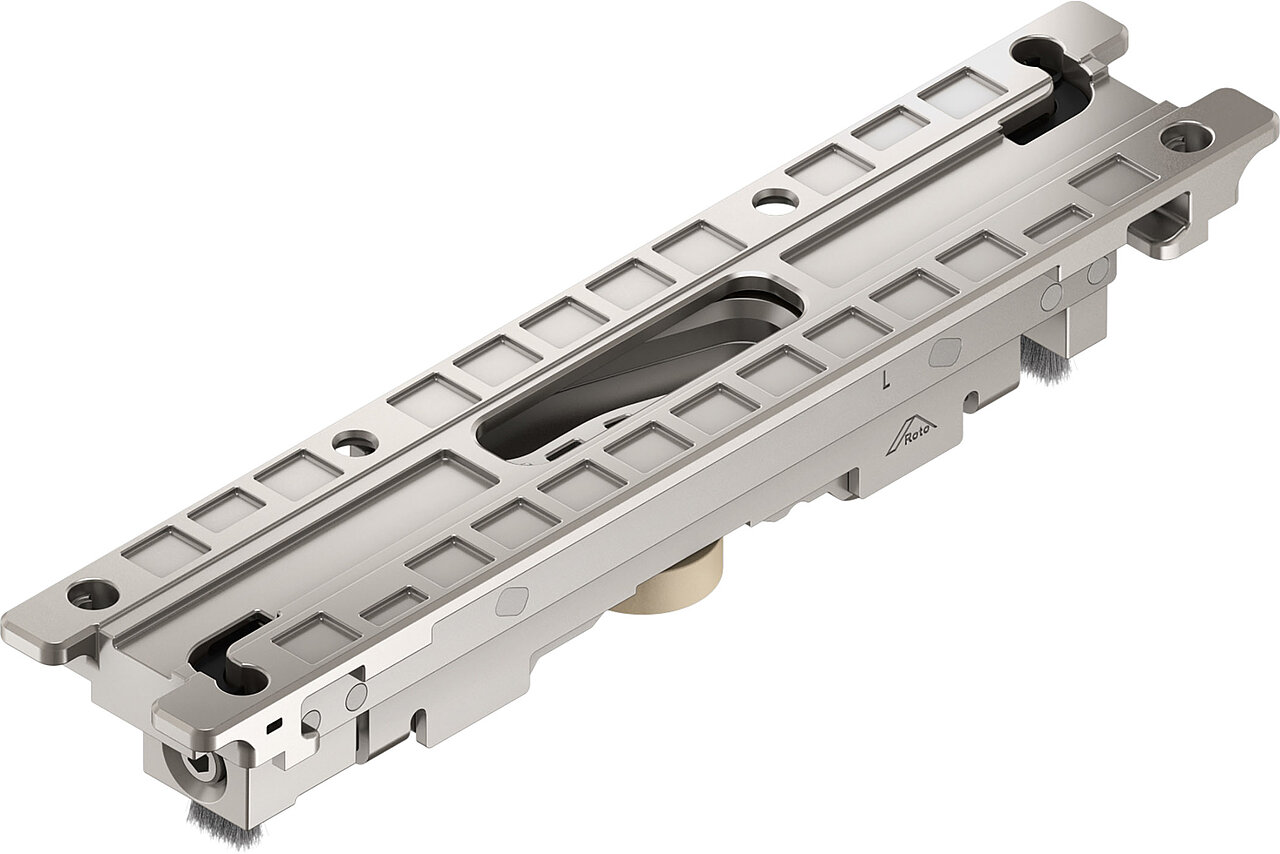

Cărucior cu rulmenți cu bile


Căruciorul conține role stabile cu funcționare lină, care susțin fără efort greutatea mare.


Rulmentul liniar cu bile integrat asigură o frecare minimă la culisare, astfel încât chiar și elementele culisante mari și grele pot fi culisate cu ușurință.


Periile integrate țin murdăria departe de role, asigurând astfel o funcționare fără probleme.

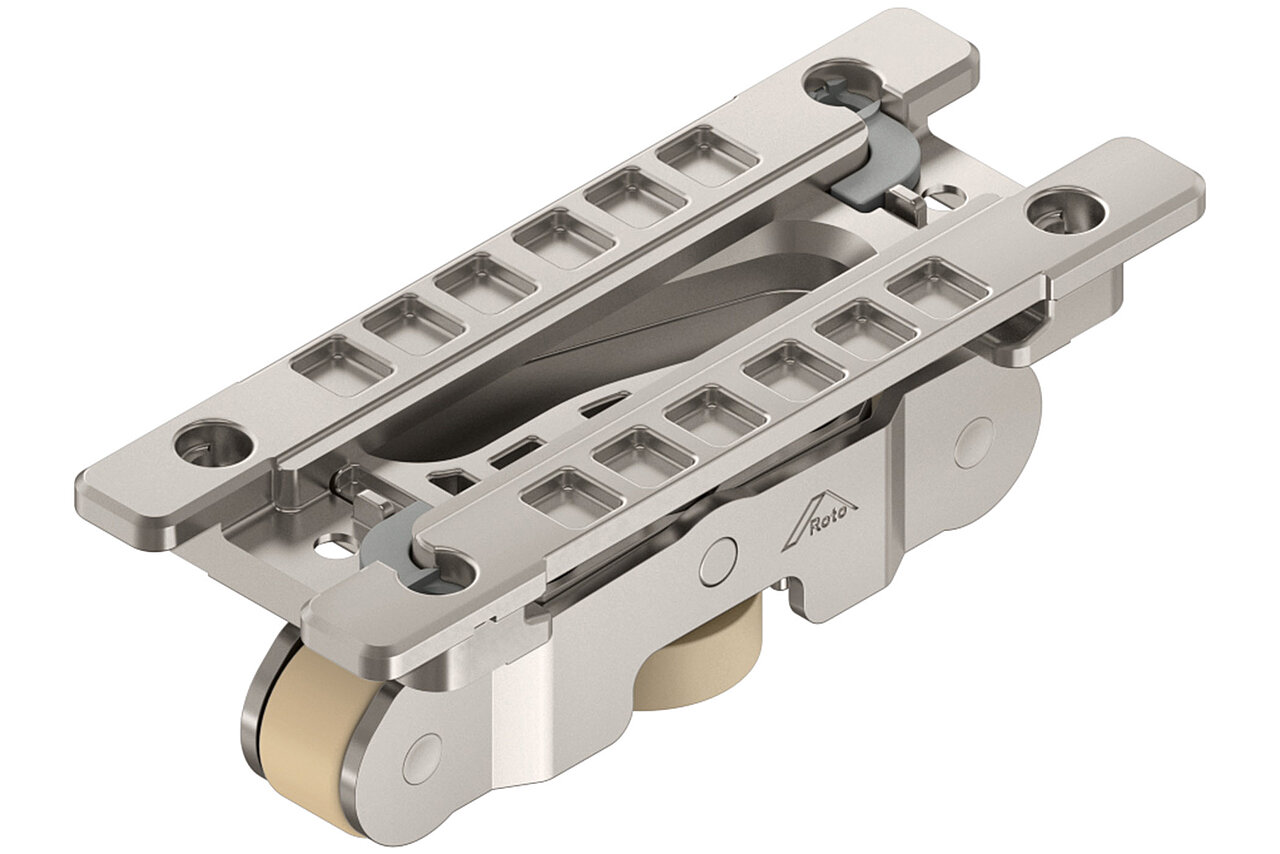

Unitate de stabilizare


În funcție de dimensiune, se montează în partea de jos 1 sau 2 unități de stabilizare ca punct de închidere suplimentar.


Acestea nu preiau nicio greutate, dar susțin ghidarea cercevelei și servesc ca punct de închidere, pentru a asigura o presiune de contact uniformă.

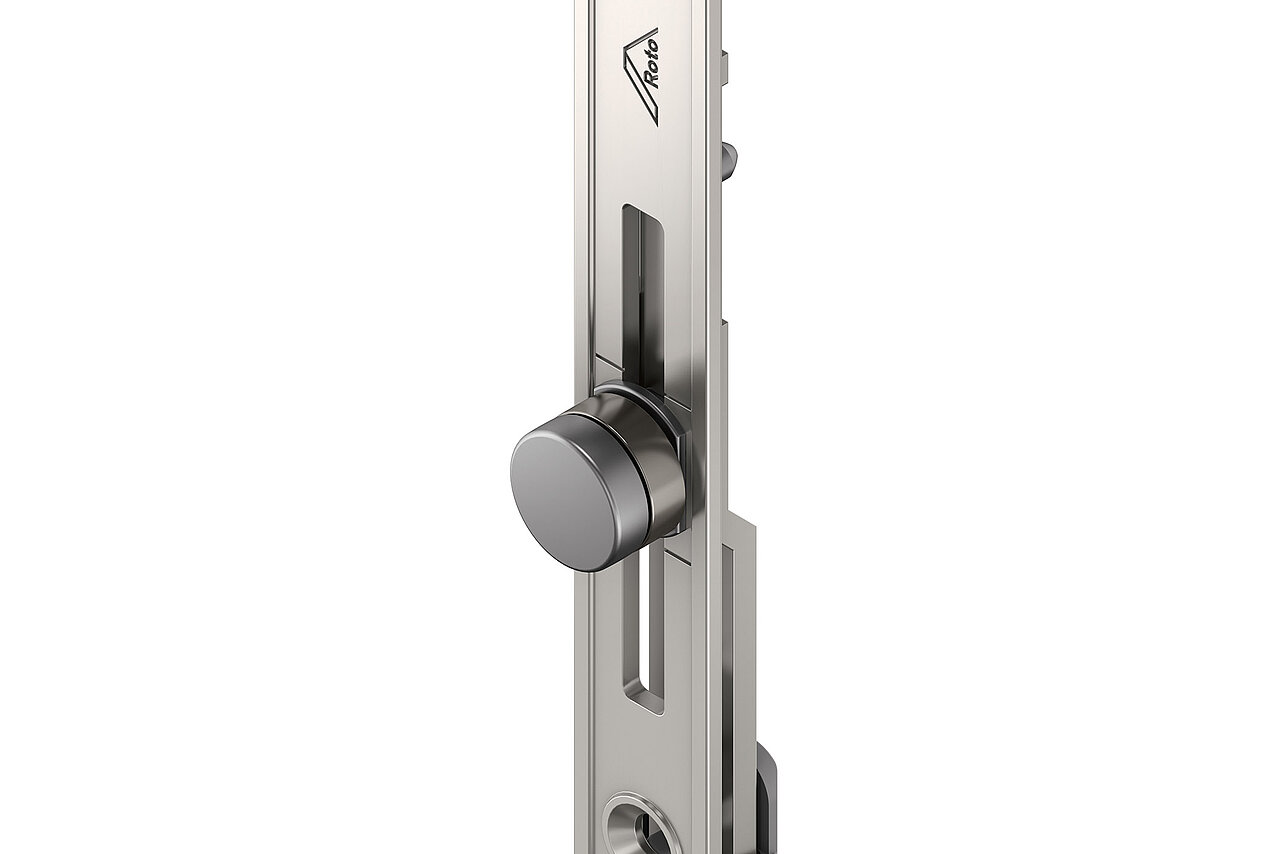

Puncte de închidere de confort


Punctele de închidere de confort cu rulmenți cu bile pentru profilele din lemn, lemn-aluminiu și PVC înlocuiesc punctele de închidere E ale închiderilor mediane și sprijină funcționarea confortabilă a elementului culisant.

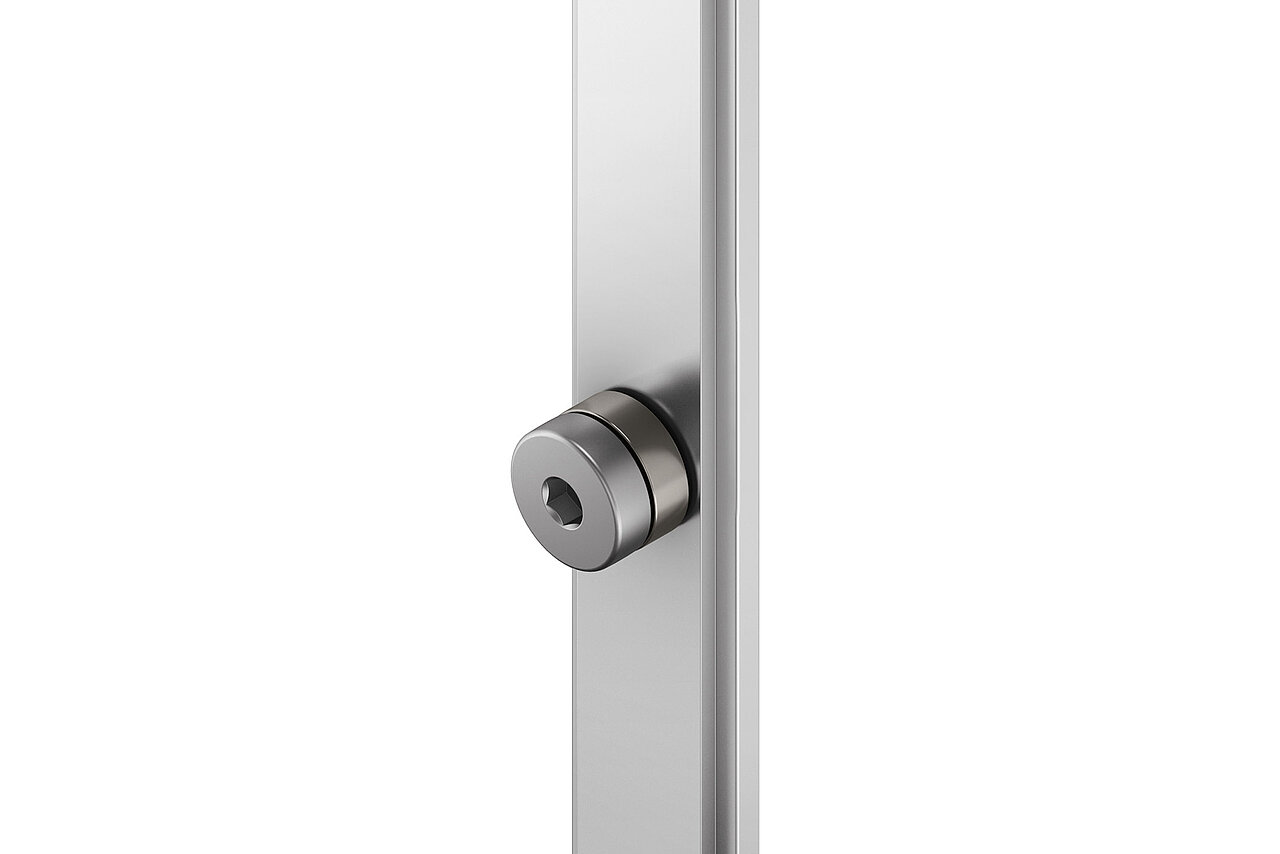

Puncte de închidere de control


Punctele de închidere de control D13 cu rulmenți cu bile pentru profilele din aluminiu înlocuiesc punctele de închidere D8 și sprijină funcționarea confortabilă a elementului culisant.

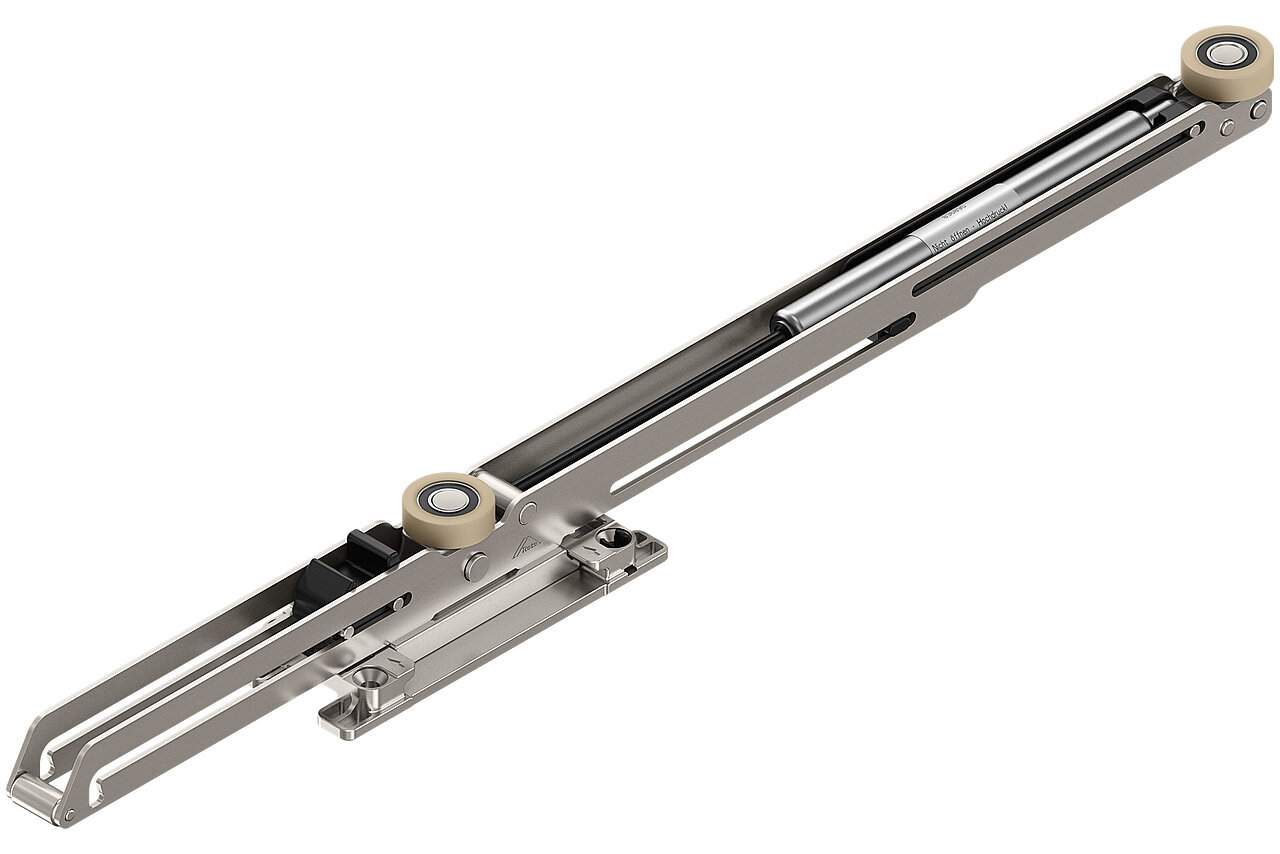

Funcție SoftStop


Funcția SoftStop este utilizată pentru greutăți ale cercevelei de peste 200 kg.


Introdusă pe partea mecanismului sau ștulpului, aceasta asigură închiderea sau deschiderea ușoară a cercevelei, prin frânare.


Funcțiile SoftClose și SoftOpen sunt utilizate pentru greutăți ale cercevelei de până la 200 kg.


Date tehnice



	Roto Patio Inowa	Roto Patio Inowa | Max
Lăţime (falţ) cercevea	Max. 2,000 mm	Max. 3,000 mm
Înălţime (falţ) cercevea	Max. 2,500 mm	Max. 3,600 mm
Greutate cercevea	Max. 200 kg (profile din lemn-aluminiu: max. 250 kg)	Max. 400 kg
Distanţa de retragere a cercevelei	8 mm	8 mm
Siguranţă	RC 2 / RC 2N	RC 2 / RC 2N
Dispunerea cercevelei	Varianta A, C și K	Varianta A, C și K
Profil	Cu deschidere spre interior şi spre exterior	Cu deschidere spre interior şi spre exterior

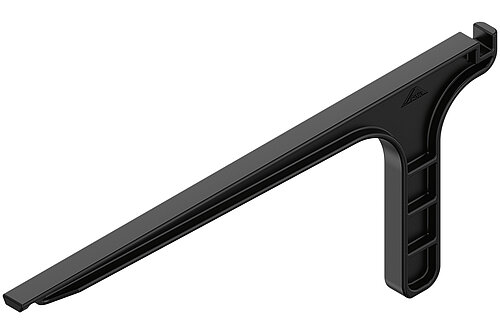

Accesorii Dispozitiv de Armare ( accesorii obligatorii )


Accesoriu de montaj pentru activare functiilor Soft

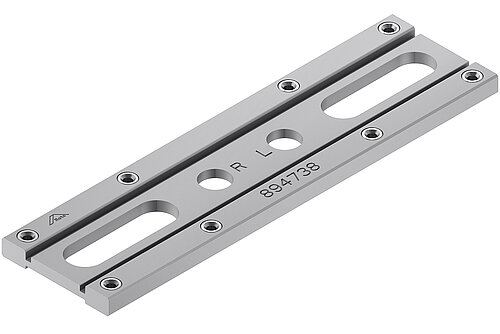

Sablon de Gaurire


Roto Patio Inowa | Max Sablon de gaurire pentru carucior , unitate de stabilizare si unitate de control


Montaj

Eficient


Sistemul poate fi montat ușor și rapid cu doar câteva șuruburi pentru fiecare ansamblu.


Accesoriile de montaj, cum ar fi șabloanele de găurire, oferă suport, precum și componentele demonstrate și testate din sistemele oscilo-batante Roto NX şi Roto AL.


De asemenea, sistemul poate fi integrat în mod optim în procesele de producție.
